Injerto Multiconexión

El injerto multiconector es un accesorio disponible en la gama de Sistema de evacuación EVAC+® y Sistema de evacuación insonorizado AR® diseñado para la evacuación de aguas residuales.

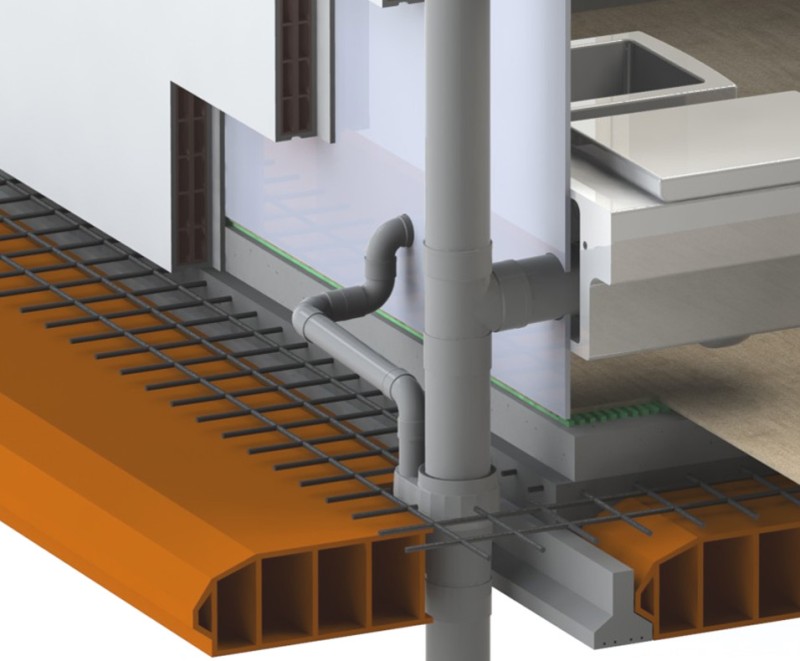

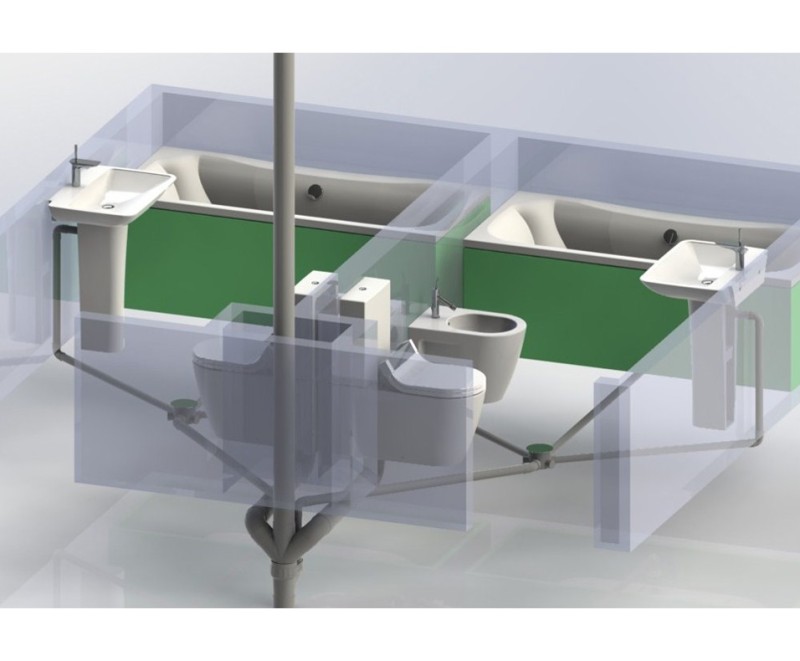

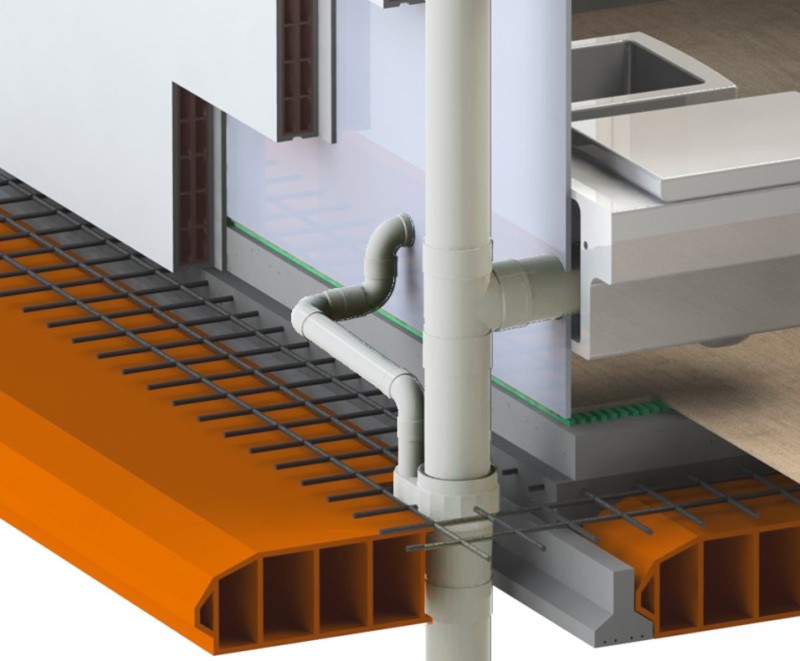

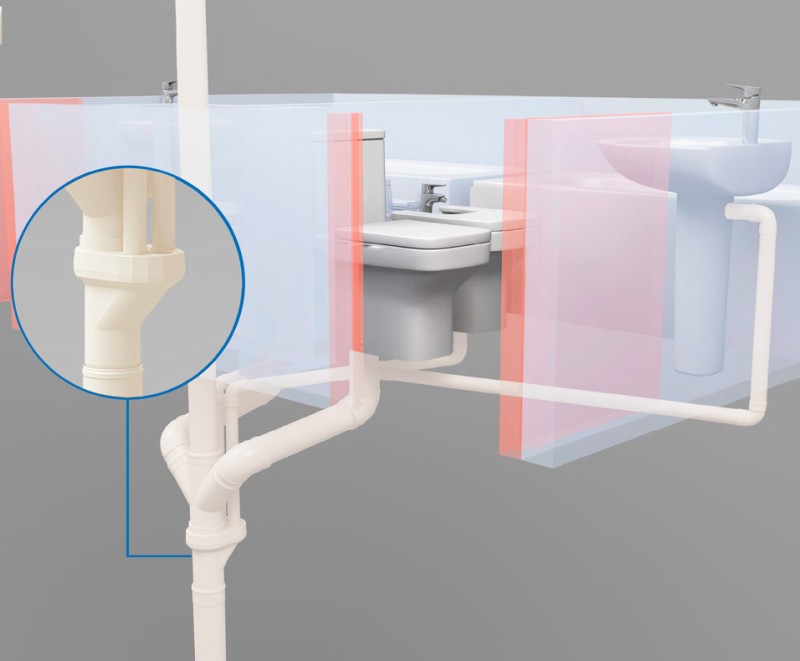

Su función principal es facilitar la conexión de los aparatos sanitarios a la bajante y permitir la conexión de dos núcleos húmedos adyacentes, como WC, lavabos, duchas y bañeras.

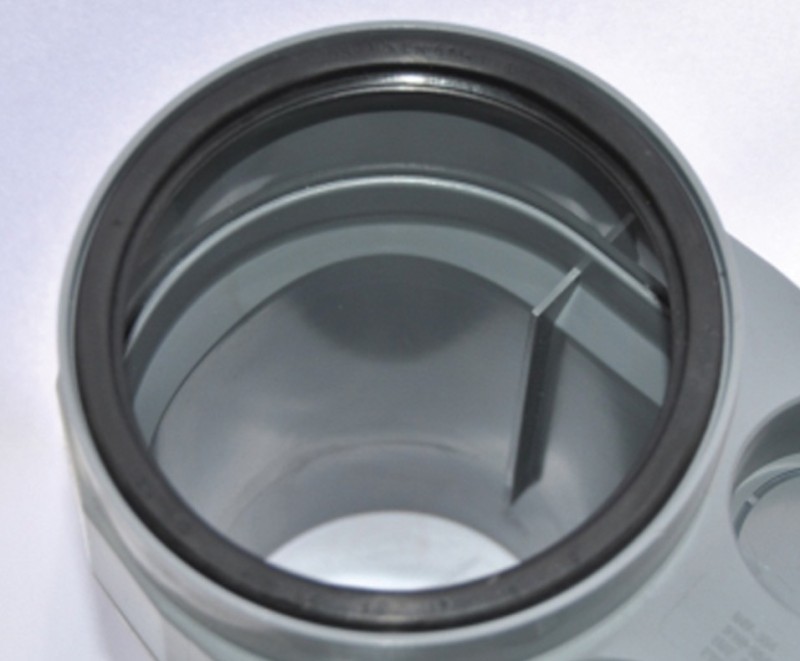

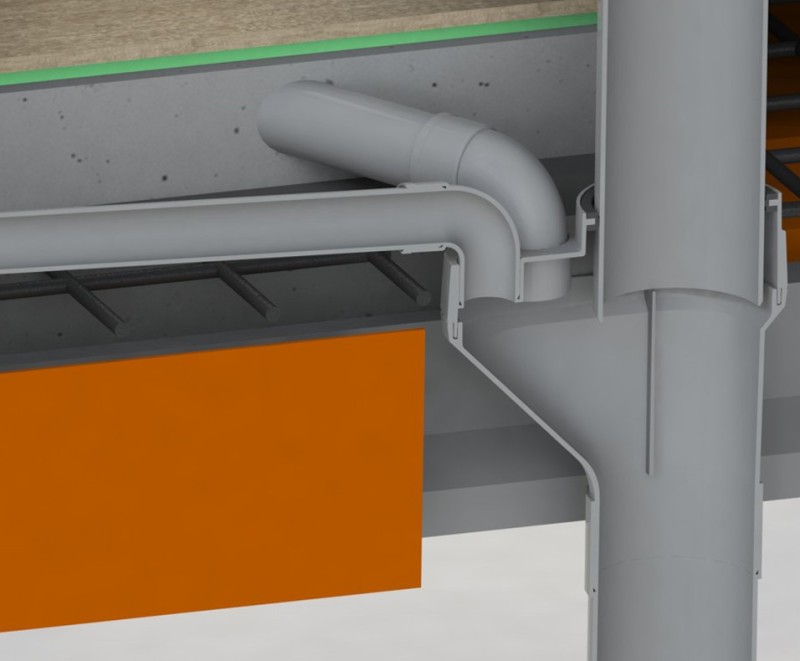

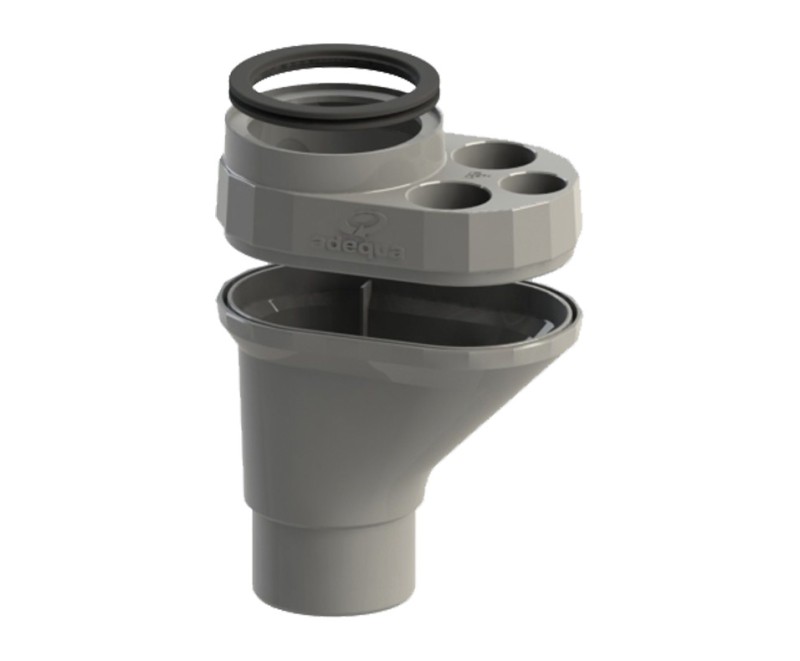

La innovación del injerto reside en el diseño de su cámara de descompresión, que protege a los aparatos del vaciado de los cierres hidráulicos, impidiendo el desifonaje de los aparatos sanitarios sin necesidad de colocar ventilación secundaria, independientemente de la altura del edificio, según norma UNE-EN 12056-2, impidiendo la entrada de malos olores a la vivienda.

Su diseño compacto permite un ahorro de espacio respecto a la solución tradicional de injerto más tapón de reducción y ajustar la dimensión de los patinillos. El ahorro en costes es significativo, además, pudiendo prescindir del entramado de tuberías paralelo a la bajante principal, con el consiguiente ahorro de espacio.

Clasificación de reacción al fuego B-s1,d0 según UNE-EN 13501, la máxima que un material plástico puede obtener, y la de Marca NF Me de seguridad frente al fuego conforme al reglamento NF 513 otorgada por la Asociación Francesa de Normalización.

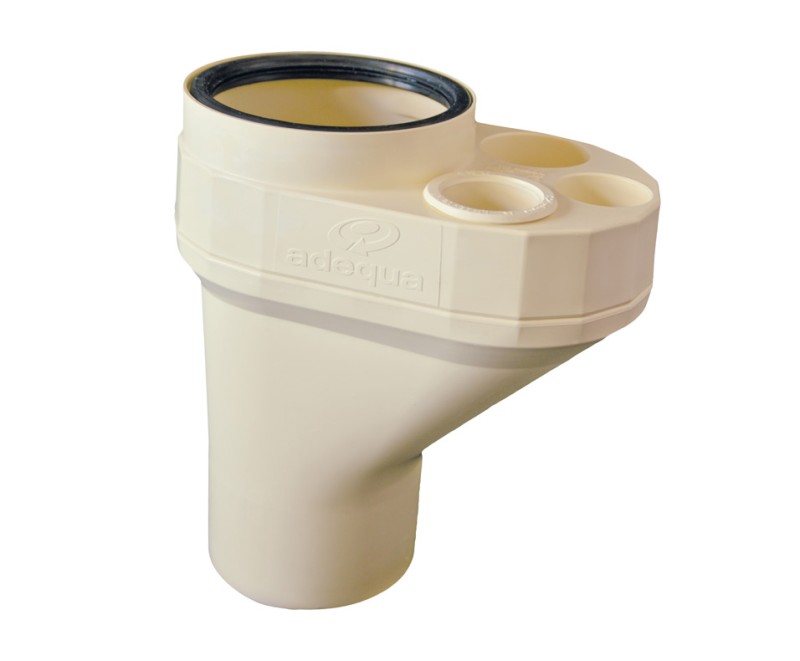

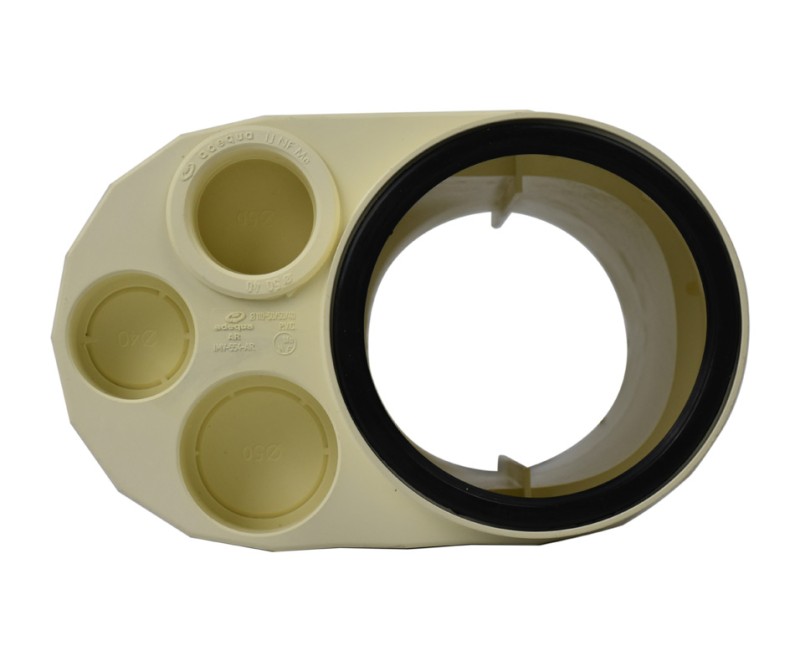

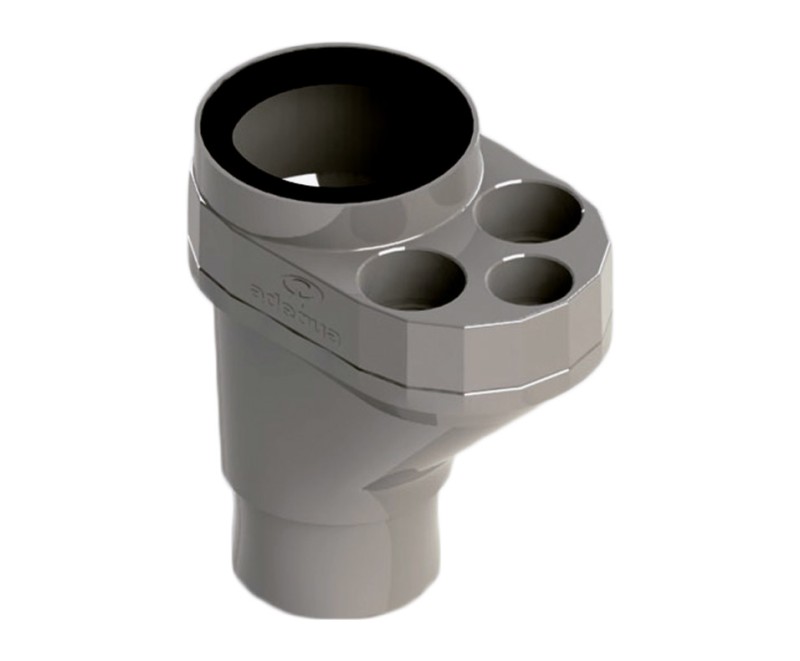

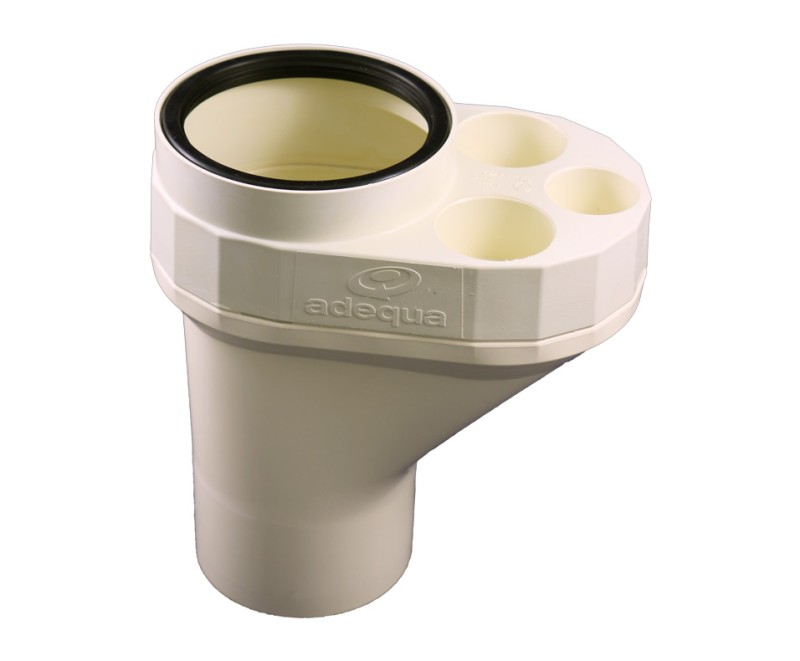

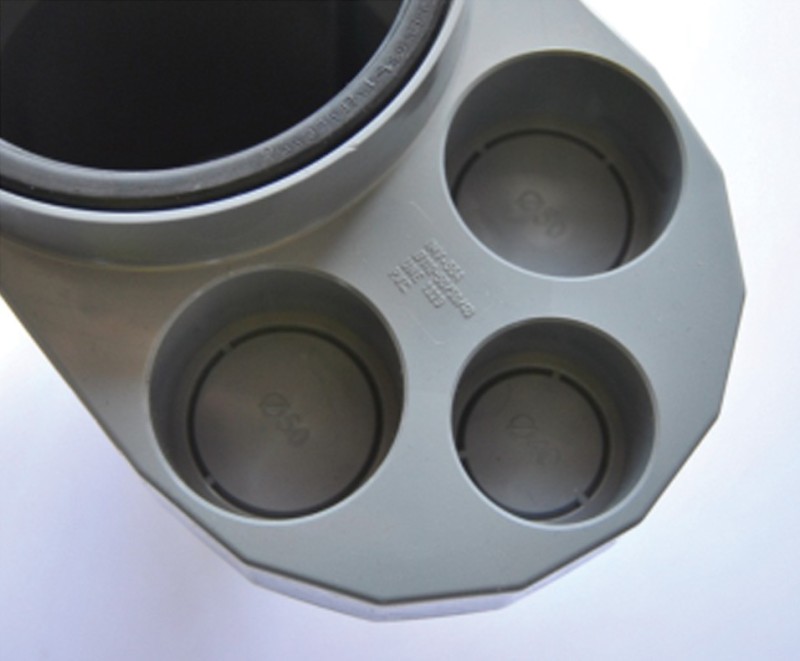

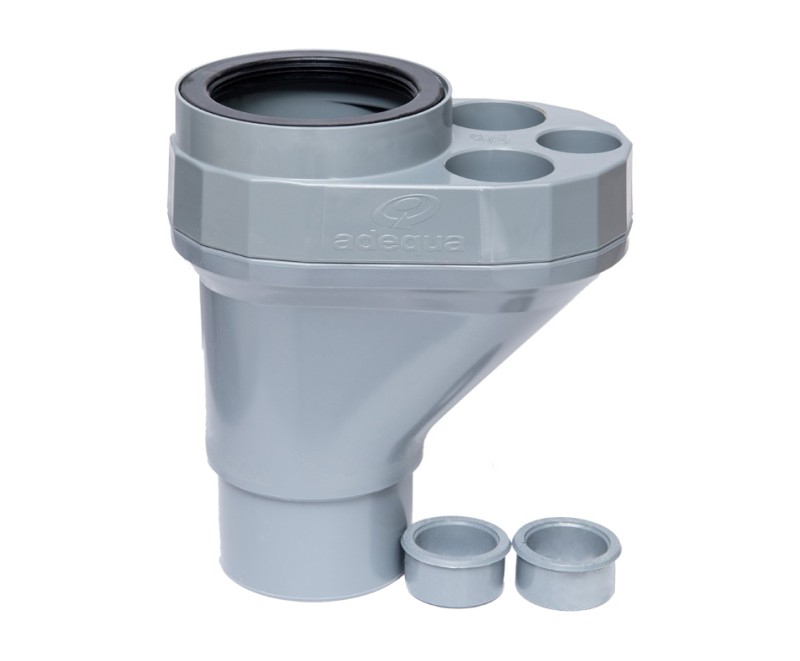

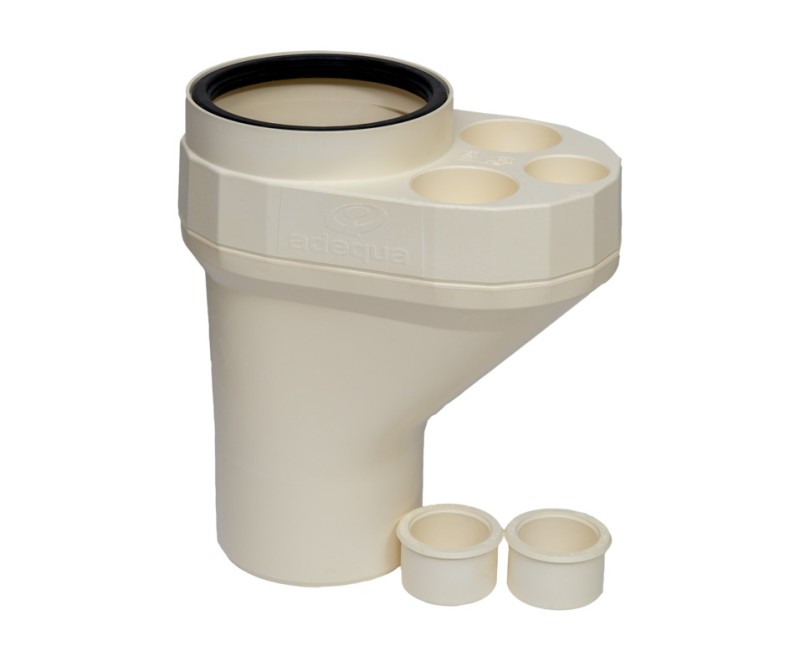

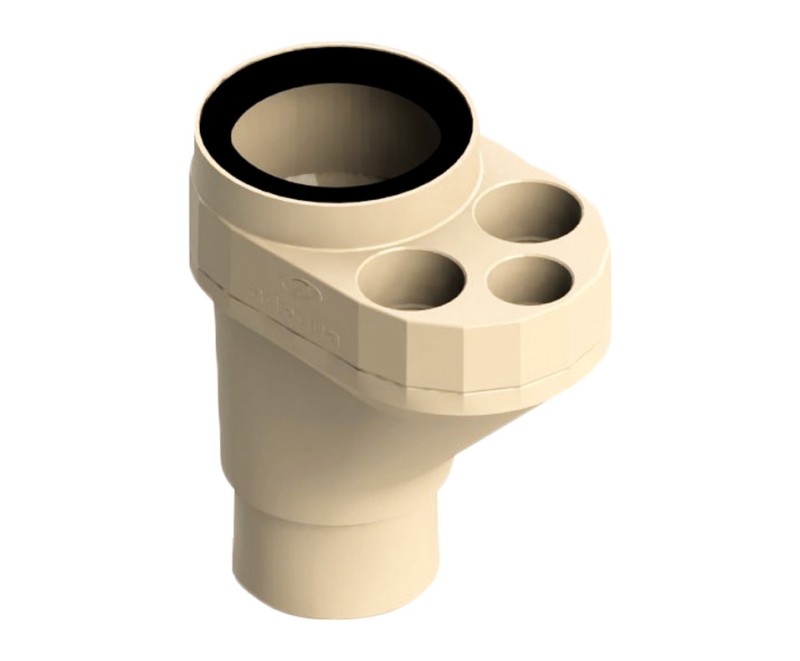

En su estructura cuenta con un bloque superior con tres entradas hembras (Ø50, Ø50 y Ø40) para conectar los accesorios necesarios según el diseño de la instalación sanitaria, y dos reducciones (Ø50- Ø40), lo cual permite un gran número de combinaciones para la evacuación de aguas.

Está disponible en los diámetros 100 y 110, y concebido siguiendo las especificaciones del Código Técnico de la Edificación (CTE) - Sección HS 5, donde se recomienda que las acometidas deben conectarse a la bajante con una inclinación de 45°, lo que facilita el flujo de residuos y evita obstrucciones.

Producto sostenible y ecoeficiente debido a que es ecodiseñado desde su concepción para producir el mínimo impacto ambiental gracias al menor empleo de recursos durante fabricación y uso, a su alta durabilidad y a su total reciclabilidad.
